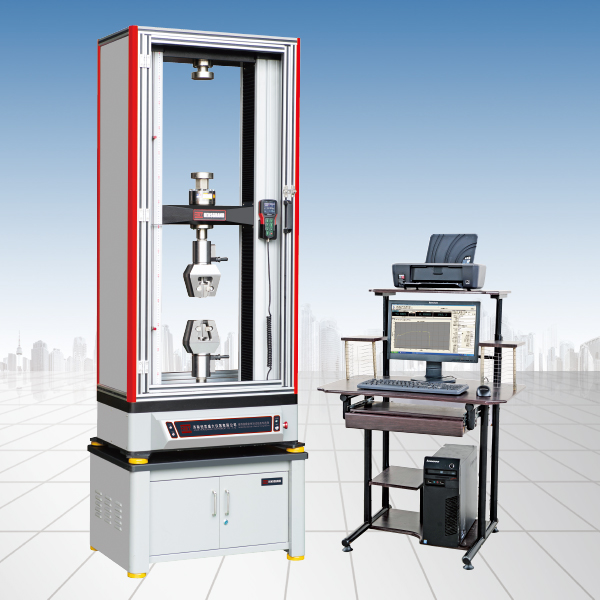

一、UTM5504電子萬能試驗機產品概述：

本機是測試各種材料及其制品物理性能、機械性能、工藝性能、結構性能及內外缺陷的重要儀器設備。選配對應夾具后可完成對金屬或非金屬材料的拉伸、壓縮、彎曲、剪切、剝離等類型的試驗；采用高精度測力傳感器、高分辨率位移傳感器確保精準測量；具有等速率加荷、等速率變形、等速率位移等閉環控制。

本機易于安裝、操作簡單、測試高效；廣泛適用于大學、科研院所、檢測機構、航空航天、軍工、冶金、機械制造、交通建設、建工建材等行業進行精密性的材料研究、材料分析、材料開發和質量控制；可以進行材料或產品的工藝合格性能驗證試驗。

二、UTM5504電子萬能試驗機設計依據相關標準：

GB/T 16491-2008《電子式萬能試驗機》；

GB/T 2611-2007《試驗機通用技術要求》；

JB/T 7406.1-1994《試驗機術語材料試驗機》；

JJG 139-2014《拉力、壓力和萬能材料試驗機》；

ASTM A370鋼制品力學性能試驗的標準試驗方法和定義，

JB/T 6147-2007《試驗機包裝、包裝標志、儲運技術要求》；

GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》；

GB/T 16825.1-2008《靜力單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》。

三、UTM5504電子萬能試驗機電氣測控部分

（一）外置獨立控制器

全新一代靜態試驗機專用控制器，是集測量、控制、傳輸功能于一體，并對信號采集、信號放大、數據傳輸、伺服電機驅動單元進行了高度集成；為試驗機的測量、控制、和操作提供了全新的解決方案，USB數據傳輸全面支持筆記本計算機、平板計算機、臺式計算機；是試驗機技術發展的一個重要部分。

外部手持式控制器采用320*240 LED顯示器，可快速調整試驗空間，同時具有試驗開始、試驗停止、試驗清零等功能，實時顯示設備運行狀態、試驗數據、使試樣裝夾更加方便，操作

更加簡單。

（二）萬能試驗機測控軟件

萬能試驗機測控軟件采用DSP技術及神經元自適應控制算法，實現等速率試驗力、等速率橫梁位移、等速率應變等多種閉環控制模式，控制方式可任意組合、平滑切換；具有聯網接口，可實現數據聯網和遠程控制功能。

四、UTM5504電子萬能試驗機主要技術參數：

（一）測量參數

試驗力（kN）:50；

試驗機級別：0.5級；

試驗力有效測量范圍：0.4%-100%F.S；

試驗力測量精度：優于≤±0.5%；

位移測量分辨力：0.4μm；

位移測量精度：優于≤±0.5%；

電子引伸計測量范圍：0.4%-100%FS；

電子引伸計測量精度：優于≤±0.5%；

力分辨率：1/520000;

（二）控制參數：

力控控制速度范圍：0.001％～5％FS/s；

力控速度控制精度：0.001％～1％FS/s時優于≤±0.5％；1％～5％FS/s時優于≤±0.2％；

力控保持精度：≤±0.1％F.S；

變形控控制速度范圍：0.001％～5％FS/s；

變形控速度控制精度：0.001％～1％FS/s時優于±0.5％；1％～5％FS/s時優于±0.2％；

變形控保持精度：≤±0.02％F.S；

位移控制速度范圍：0.001～1000mm/min；

位移控速度控制精度：≤±0.2％；

位移控保持精度：≤±0.02mm；

控制方式：力閉環控制、變形閉環控制、位移閉環控制；

（三）主機參數：

立柱數：6柱（4立柱、2絲杠）；

最大壓縮空間：1000；

最大拉伸間距:700（含氣動楔形拉伸夾具）；

有效跨距：450；

工作臺尺寸：810×425；

主機外形尺寸：850*590*1850；

主機重量：490；

功率、電壓、頻率：1kW/220V/50～60Hz；
